GM系列机械隔膜式计量泵

数量:

产品介绍

流量范围:0-500 L/H

压力范围: 0-1.0 MPA

电机功率: 370W,220V / 380V / 420V / 110V, 50/60Hz

驱动系统: 两相、三相电机或防爆电机

防护等级: IP55

流量控制:手动控制, 自动控制(接收4-20mA 信号)



材料

泵头: SUS304, SUS316, PVC, PTFE

隔膜: PTFE

单向阀: SUS304, SUS316, PVC, PTFE

阀球: ZrO2, SUS304, SUS316, 陶瓷



工作条件

环境温度: -30℃ --- 80℃


技术参数



型   号

流量

L/h

压力

MPa

泵速

min-1

膜片直径

mm

电机

功率

kw

进出口径 连接方式

PVC

PTFE

304/316

GM25/1.0

25

1.0

48

60

0.37

6x10

PE软管

卡套

Rc1/2”内螺纹

DN15

接管套

焊接

GM50/1.0

50

1.0

96

60

GM80/0.7

80

0.7

48

112

DN15

接管套

胶接

GM120/0.7

120

0.7

48

112

GM170/0.7

170

0.7

96

112

Rc3/4”

内螺纹

DN20

接管套

焊接

GM240/0.5

240

0.5

96

112

GM320/0.5

310

0.5

144

112

GM420/0.5

420

0.5

144

112

GM500/0.5

480

0.5

144

112

流量50升PVC材质的可配DN15接管套胶接。

标配电机的电压:380V,特殊电机、过流材质请咨询力高工厂。

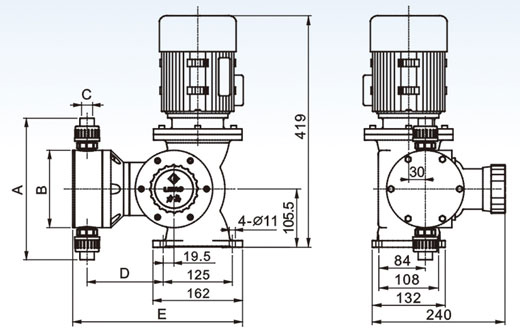

GM系列机械隔膜式计量泵



A

B

C

D

E

GM25

172

94

6软管

128

285

GM50-500

256

140

DN15

137.5

312

特点

1. 操作安全,机械驱动隔膜。

2. 密封性好,无泄漏,装配维修简单安全。

3.它可以传输高粘度介质,腐蚀性液体和危险性的化学品。

4.流量调节能够调节冲程长度或电机频率。

5.隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层3.0mmSUS304支撑铁芯,第四层采用强化尼龙纤维补,第五层采用EPDM弹性橡胶完全包履,可有效提出升隔膜适用寿命。



应用

广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。
